Pengertian Komponen Elektronika Aktif dan Komponen Elektronika Pasif

Komponen elektronika adalah elemen dasar yang menjadi bagian pendukung suatu rangkaian elektronik yang dapat bekerja sesuai dengan fungsi atau kegunaannya dan biasanya dikemas dalam bentuk diskrit dengan dua atau lebih terminal penghubung. Mulai dari yang menempel langsung pada papan sirkuit baik berupa CCB, PCB, Veroboard maupun Protoboard dengan cara disolder atau tidak menempel langsung pada papan rangkaian, dengan alat penghubung lain misalnya kabel.

Komponen elektronika bisa terdiri dari satu atau lebih bahan elektronika atau terdiri dari satu atau beberapa unsur materi, setiap komponen elektronika memiliki fungsinya masing-masing dalam dalam suatu rangkaian elektronika, ada yang berfungsi sebagai penguat, sebagai penghambat, sebagai penyaring, sebagai penghantar, sebagai pengendali.

Setiap komponen elektronika juga memiliki nilai dan tipenya masing-masing sehingga dapat menjalankan fungsinya sesuai dengan keinginan para perancang elektronika.

Pengelompokan komponen-komponen Elektronika

Berdasarkan karakteristiknya, komponen elektronika dapat diklasifikasikan menjadi dua kelompok utama, yaitu komponen elektronika pasif dan komponen elektronika aktif.

1. Komponen Elektronika Pasif

Komponen elektronika pasif (Pasive Electronic Components) adalah komponen elektronika yang tidak memerlukan sumber arus listrik dari luar (eksternal) untuk dapat berfungsi. Jenis komponen elektronika yang digolongkan sebagai komponen elektronika pasif diantaranya adalah Resistor, Kapasitor dan induktor.

Resistor

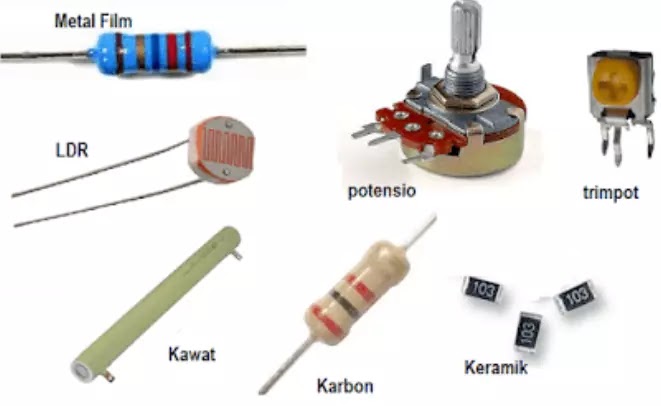

Resistor

Resistor adalah Jenis komponen elektronika pasif yang memiliki fungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian. Resistor juga dapat diklasifikasikan menjadi 2 kelompok, yaitu resitor linear dan resistor non-linear.

Resistor linear adalah resistor yang nilai resistansinya tetap konstan tidak peduli apakah beda potensial atau tegangan yang diterapkan dinaikkan atau diturunkan. Terdapat dua jenis resistor yang termasuk resistor linear yaitu resistor tetap dan resistor variabel.

Baca juga : Jenis-jenis Resistor dan simbolnya

Resistor non-linear adalah resistor yang nilai resistansinya dipengaruhi oleh perubahan suhu atau tegangan yang diberikan. Ada tiga jenis resistor non-linier, yaitu thermister, varistor dan photo resistor atau photo conductive cell (LDR).

Kapasitor

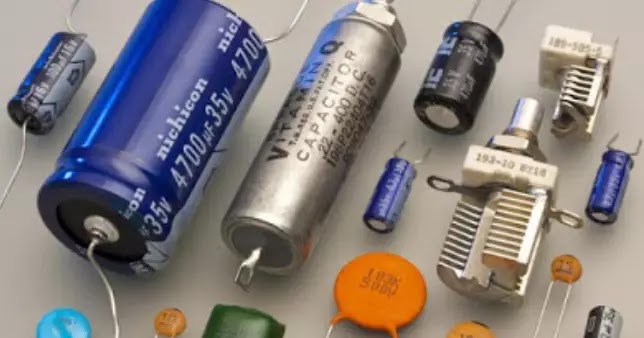

Kapasitor

Kapasitor atau kondensator adalah perangkat yang digunakan untuk menyimpan muatan listrik dalam waktu sementara. Komponen yang termasuk dalam jenis kapasitor diantaranya adalah kapasitor yang nilainya dapat diatur (VARCO dan Trimmer), kapasitor yang nilainya tetap (Kertas, keramik, tantalum, mika dan elektrolit.

Baca juga : Jenis-jenis Kapasitor Beserta Fungsinya

Induktor

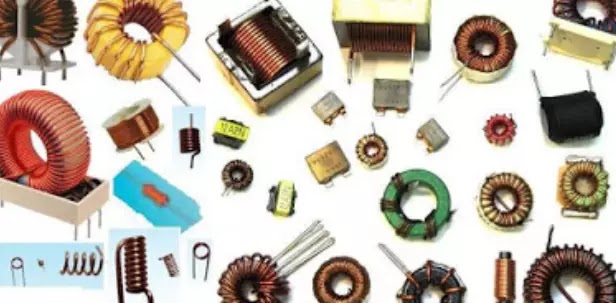

Induktor

Induktor atau coil adalah komponen elektronika pasif yang umumnya berupa kumparan kawat yang terdiri dari beberapa lilitan. Komponen yang termasuk dalam jenis induktor diantaranya adalah iron core inductore, air core inductor, torroidal core inductor, ferrite core inductor, laminated core inductor dan variable inductor.

Baca juga : Pengertian Iduktor dan Cara Kerjanya

2. Komponen Elektronika Aktif

Komponen elektronika aktif (Active Electronic Components) adalah komponen elektronika yang membutuhkan arus eksternal untuk dapat berfungsi. Jenis komponen elektronika yang termasuk dalam komponen aktif diantaranya adalah Transistor, dioda dan IC (Integrated Circuit).

Transistor

Transistor

Transistor adalah komponen aktif yang memiliki fungsi sebagai penguat, pengendali, penyearah, osilator dan mixer. Komponen yang termasuk dalam jenis transistor diantaranya adalah Transistor Foto, Transistor Bipolar (NPN & PNP), MOSFET,UJT, JFET dan TRIAC.

Baca juga : Jenis-jenis Transistor Beserta Simbolnya

Dioda

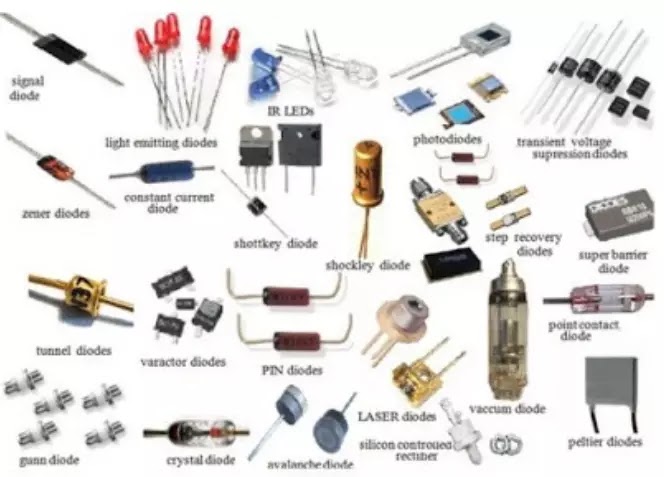

Dioda

Dioda adalah komponen elektronika aktif yang berfungsi sebagai penghantar arus listrik ke satu arah dan sebagai penghambat arus listrik dari arah sebaliknya. Komponen yang termasuk dalam jenis dioda diantaranya adalah Dioda Zener, dioda penyearah, LED (Light Emitting Diode), DIAC, dioda schottky, dioda tunnel dan dioda laser.

Baca juga : Pengertian Diode dan Cara Kerjanya

IC (Integrated Circuit)

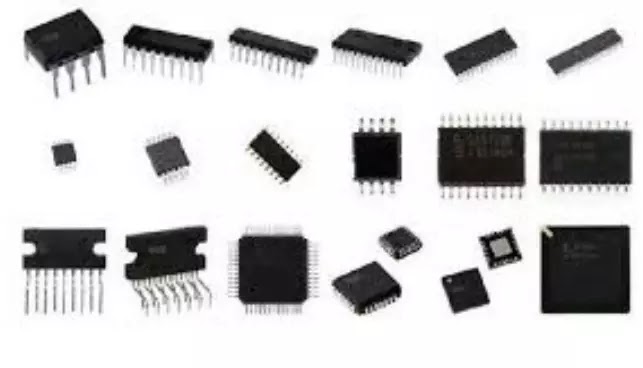

IC (Integrated Circuit)

Integrated Circuit atau Sirkuit Terpadu adalah komponen elektronika aktif yang terdiri dari gabungan ratusan hingga jutaan transistor, resistor dan komponen lainnya yang diintegrasi menjadi sebuah rangkaian elektronika dalam sebuah kemasan kecil.
